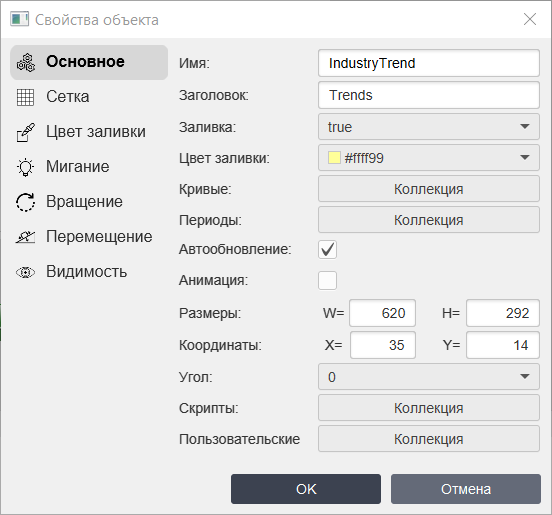

Заголовок

charttitle

Заголовок тренда.

Заливка

fill

Выбрать заливать или не заливать тренд.

Цвет заливки

fillcolor

Цвет заливки тренда.

Кривые

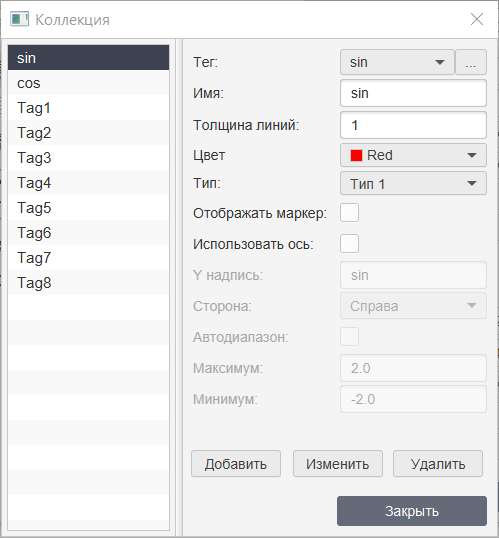

После нажатия на кнопку "Коллекция" Вы увидите окно:

где:

▪Тег - тег который вы хотите привязать к кривой.

▪Имя- имя кривой.

▪Толщина линий -толщина линий.

▪Цвет - цвет линии.

▪Тип - тип линии:

✓Тип 1 -  просто рисует линию.

✓Тип 2 -  рисует линию с заполнением по оси X.

✓Тип 3 -  рисует лесенкой.

✓Тип 4 -  рисует гистограмму с заполнением.

✓Тип 5 - линия со сглаживающим эффектом (не используйте когда объем исторических данных очень большой).

✓Тип 6 - рисует точки.

▪Использовать маркер - использовать маркер точек.

▪Использовать ось -использовать свою собственную ось Y.

▪Y надпись - использовать Y надпись для оси.

▪Сторона - с какой стороны будет ось - Справа или Слева.

▪Автодиапазон - отметьте если нужен автодиапазон.

▪Максимум - максимум оси (если не автодиапазона).

▪Минимум - минимум оси (если не автодиапазон).

Periods

Периоды тренда будут отображаться в верхней части графика тренда. Выбрав период, вы получите кривые тренда за период между текущим моментом и текущим моментом за вычетом заданных значений в минутах. Если вы установите значение 0, вы сможете выбрать пользовательский период.

где:

▪Значение -  период в минутах.

▪Текст - надпись которая будет отображаться для данного периода.

Анимация

Отметьте если хотите анимация в индустриальном тренде.

Автообновление

autorefresh

Отметьте, если хотите чтобы Тренд ист. БД HTTP автоматически обновлялся
